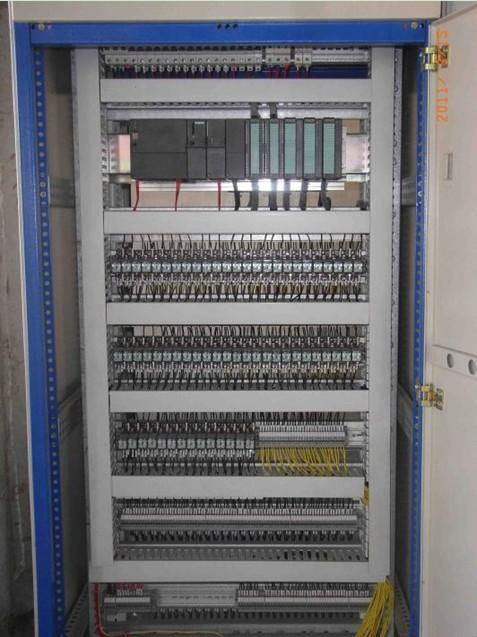

电气控制柜

发布时间:2020-02-22人气:27

西安亚业智能科技有限公司专业于工业自动化系统与控制产品的研发,生产和销售的高新技术公司,以拥有自主知识产权的工业自动化控制技术为基础,以快速为客户提供个性化的解决方案,满足不同行业不同场合的各种控制应用需求。

联系电话:13227762296

电气控制系统的作用:关于一台机床大概一个装备来说,运动的控制,状况的监控,以及其余开关量的控制都需求电气控制系统来实现,可以说电气控制系统是机床的大脑。而这个系统确立的底子是选择计划合适的电气控制柜。

电气控制柜的要紧组成:单就硬件来说,电气控制柜包含柜体,安装板,层板,散热装置,操纵面板片面(需求在柜体上开孔),柜体挪动装置(是否需求挪动,如在应用过程当中需求转变位置,可安装万向轮),吊环等,前门、后门、左门、右门。

电气控制柜的类型及适用场所:电气控制柜分为高压柜,低压柜,有的是强电弱电混合柜。从布局形式上看,

要紧有:

1.普通动力电柜+操纵台。

2.琴式操纵台(也称斜面操纵台)。

3.电脑操纵台。

4.PC威图柜。

第一种情况动力柜合操纵台是分离的,强电片面(断路器,变压器,变频器,接触器等安插在动力柜内),操纵台则用来对及装备的行动举行控制,以及对装备的状况举行监督,普通用于大型的,功率较大的装备。

第二种则像钢琴台。普通用于小型的装备。

末了一种则适用于弱电控制关节较多的装备。

详细需求应用那种布局形式,还要根据装备的整体计划以及电气系统的计划举行概括的选择。

确定好所要应用的电气控制柜类型以后,需求先确定柜体的总体尺寸,在确定柜体尺寸前,需求实现电气计划,电气计划实现后,会得到电气原理图与电气安插图,电气安插图会报告我们电气元器件的摆放及走线形式。柜体的布局及柜内元件的安装布局由电气安插图决定。

这一步需求确定柜内安装板的数量,尺寸,厚度,材质。层板数量,尺寸。以及安装板、层板的安装方式,同时需求确定是否开后门,是否开前门,左侧门以及右边门是否是可拆卸的,是否是门。

细节确定:拿电气控制柜通风散热来说。

电柜通风,散热等,如果电柜里面产生热量较多,就需求应用电柜空调等。如果电柜处在常温情况下(恒温车间),可以只应用电扇大概只思量通风。

如果应用排风电扇,需求留意电扇的位置以形成良好的对流。

同时要思量电柜照明及安装形式,如果电气控制柜总体尺寸相对大,则需求举行照明计划,普通设置为开门断电,开门开灯,关门关灯,以利便调试维修,同时保障调试维修人员的安全。

再说一下安装形式,如果元件安插图曾经得到,且要紧元件(驱动器、变频器、变压器、控制器)的尺寸曾经确定,则可提供开孔尺寸图。

另外,根据断路器、继电器、接触器,接线端子等的数量、规格等,需求确定安装上述原件的导轨规格及数量。

同时需求思量电柜的走线形式。详细牵连到线槽的的规格,数量。

务必留意强电,弱电的分离。

思量电柜与外部的持续,一方面是进:电源动力进入,另一方面是出:也即是为其余部件提供动力,如伺服电机等动力部件。

整体来说要思量怎么走线,细节上可能会涉及到插头插座、持续器、重载持续器、航空插头的应用,这些普通可以根据电气原理图得到,重要地,在计划电气控制柜时要思量安装孔的预留。
